Turvavalguskardinate põhimõtted, funktsioonid ja ettevaatusabinõud
1. Turvaresti kasutamine

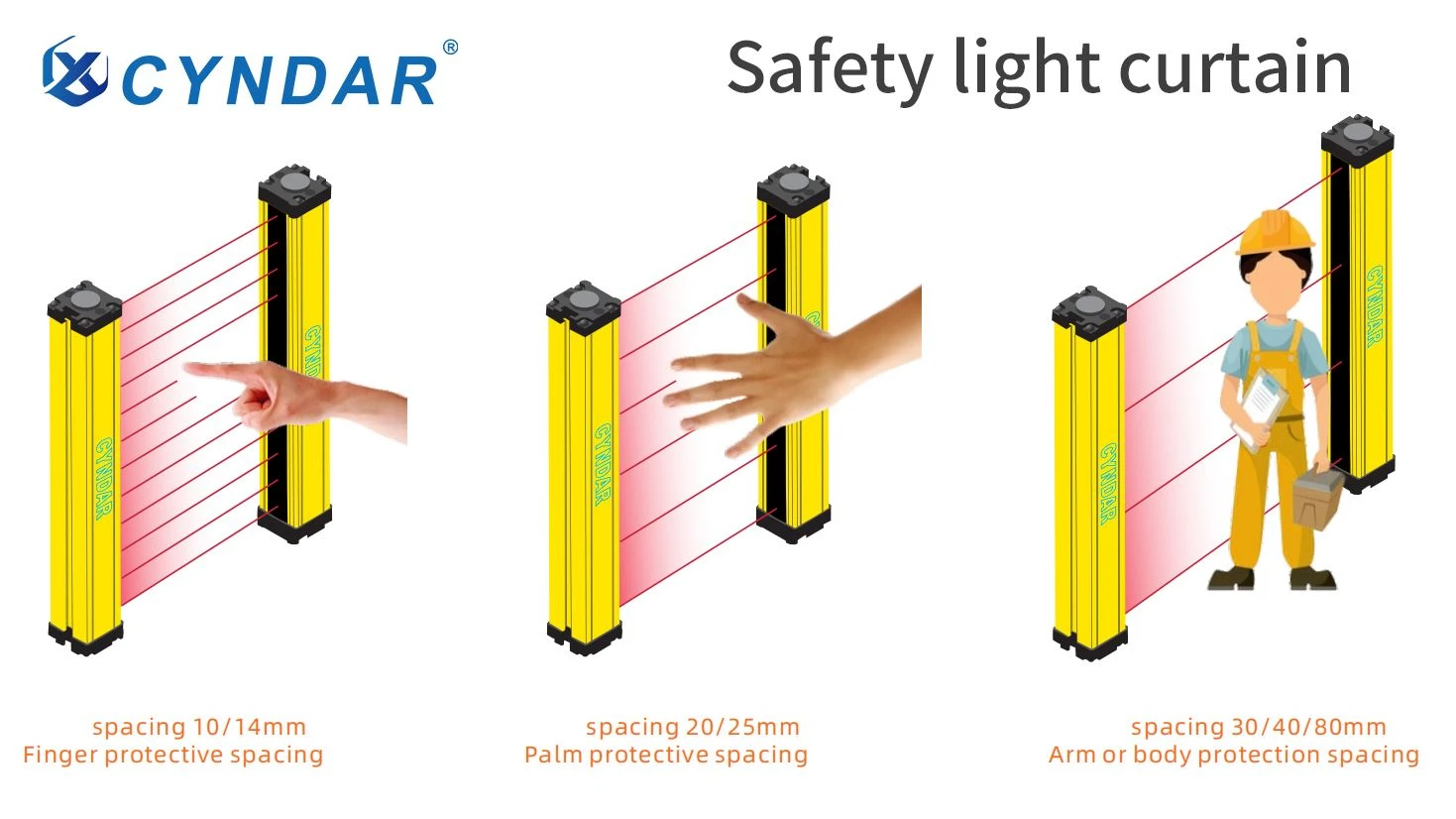

Turvarest on ka fotoelektriline ohutuskaitseseade (nimetatakse ka turvakaitseks, löögikaitseks, infrapuna-kaitseseadmeks jne). Kaasaegsetes tehastes töötavad inimesed ja masinad koos mõne potentsiaalselt ohtliku mehaanilise seadmega, nagu stantsimismasinad, lõikeseadmed, metallilõikusseadmed, automatiseeritud koosteliinid, automatiseeritud keevitusliinid, mehaanilised ülekande- ja käsitsemisseadmed, ohtlikud alad (mürgised, kõrge rõhuga seadmed). , kõrge temperatuur jne), põhjustada töötajatele kergesti kehavigastusi.
1) Turvareste nimetatakse ka fotoelektrilisteks kaitsmeteks, turvavalguskardinateks, fotoelektrilisteks kaitseseadmeteks jne. Neid kasutatakse peamiselt mehaanilistes seadmetes ja ohtlikes tööpiirkondades, et vältida mehaaniliste seadmete kahjustamist operaatoritele ja vigastusi, mis on põhjustatud eksikombel ohtlikele aladele sisenemisest. isiklik ohutus.
2) Pressi jaoks, mille liugur saab seiskuda käigu mis tahes asendis, paigaldage turvavõre, et tagada kogu käigu ohutuskaitse, või tehke koostööd nukklülitiga, et tagada käigu ohutuskaitse vahemikus 30 ° kuni 180 ° .
3) Tööstuslike manipulaatorite survevalumasinate, pakendamisseadmete paberilõikamismasinate, filtrimasinate, automaatikaseadmete, keevitusliinide ja muude ohtlike töökohtade jaoks paigaldage ohutusvõred, mis võivad anda häiret ohtlikele aladele sisenemisel või haakuda seadme ohutuskaitsesüsteemiga. seadmeid, kaitstes sellega isiklikku ohutust.
2. Turvaresti koostis
Valgusti koosneb mitmest valgust kiirgavast ühikust ja kiirgab infrapunavalgust.
Valgusvastuvõtja, turvavalguskardin koosneb mitmest valgust vastuvõtvast moodulist, mis võtavad vastu infrapunavalgust ja vastavad valguskiirgurile, moodustades kaitsva valguskardina, et genereerida läbivalgust ja valgust varjestavaid signaale, mis edastatakse kontrollerile. signaalikaabel.
Kontroller: varustage valguskiirgurit ja valgusvastuvõtjat toiteallikaga ning töötlege valgusvastuvõtja genereeritud valgustus- ja varjusignaale ning genereerige juhtsignaale. Tööpingi piduri juhtkontuuri või muu seadme häireseadet saab kasutada tööpingi parkimis- või ohutushäire realiseerimiseks. . Kontrolleri saab jagada sisseehitatud kontrolleriks (Q) ja väliseks kontrolleriks (W); sisseehitatud kontroller on väikese ja kompaktse konstruktsiooniga ning seda saab paigaldada tööpinkide või muude seadmete elektrikilpi; väliskontrolleril on ilus ja kindel struktuur. Seda saab paigaldada otse masina voodi või muu seadme seinale. Signaalikaabel: kasutatakse signaali edastamiseks kontrolleri ja valguskiirguri ning valgusvastuvõtja vahel.
Juhtkaablit kasutatakse tööpingi ja seadmete kontrolleri ja juhtseadme ühendamiseks, et teostada tööpingi ja seadmete ohutusjuhtimist.
Ebatavalistes tingimustes, kui valgusskaala anduri kaitsealal on takistusi, näiteks personali sisenemisel, valgus katkeb. Restiandur saadab koheselt kontrollerile katkestussignaali. Seadmed on seisatud ja seda ei saa käivitada, kaitstes sellega töötajaid vigastuste eest.
3. Tähelepanu vajavad asjad
1) Pimealade olemasolu:
Paigalduse ja resti enda defektide tõttu on restil kasutamisel mõned kohad ning pimealas oleva resti varjestamine ei paku kaitset, mistõttu tuleb selle kasutamisel olla eriti tähelepanelik.
Uute seadmete paigaldamisel proovige kasutada pindalaväliseid reste
2) Range kontroll
Enne iga vahetust tuleb kontrollida, kas seadmete meetmete juhtimine turvaresti poolt on normaalne.
Ärge muutke kasutamise ajal resti asendit oma suva järgi.
3) Rikete ilmnemisel peaksid need parandama professionaalsed töötajad.
4) Olge kasutamise ajal ettevaatlik, et toorikud, tööriistad, jäätmed jne ei põrkaks kokku fotoelektrilise kaitseseadmega.
5) Resti optilist pinda tuleb regulaarselt puhastada.
Juhtsignaali lühistamine koos võistlusega on keelatud
Mõned töötajad lühistavad juhtsignaali, kuna rest on kahjustatud ega suuda lühikese aja jooksul toota, mistõttu juhtsüsteem arvab, et võre on normaalne. Kui aga operaator asetab oma käe või muud kehaosad ohtlikku piirkonda, juhtub vigastustega õnnetus. Seetõttu ärge lühistage turvaseadet teiste jaoks.
