Parameeter
|
oluline teave |
||
|
tootenimi |
XD-TOF -50 h lidar |
|
|
mudel |
XD-TOF -50 h |
XD-TOF -50 hj |
|
Mõõteomadused |
||
|
avastamisvöönd |
0.1-50 m @ 90% peegeldusvõime 0.1-20 m @ 10% peegeldusvõime |
|
|
korratavuse täpsus |
± 20 mm |
|
|
skaneerimise ulatus |
280 kraad |
|
|
nurga eraldusvõime |
0,08 kraad /0,16 kraad /0,32 kraad |
0,32 kraad |
|
Skaneerimise kaadrisagedus |
50 H z |
100 H z |
|
voolu illuminatsiooniomadus |
||
|
tarnepinge |
DC 9V -36 v |
|
|
töövool |
0,225A / 12 V (tüüpiline) |
|
|
laservalgusallikas |
905 nm I klass |
|
Tsündar
|
Teine |
||
|

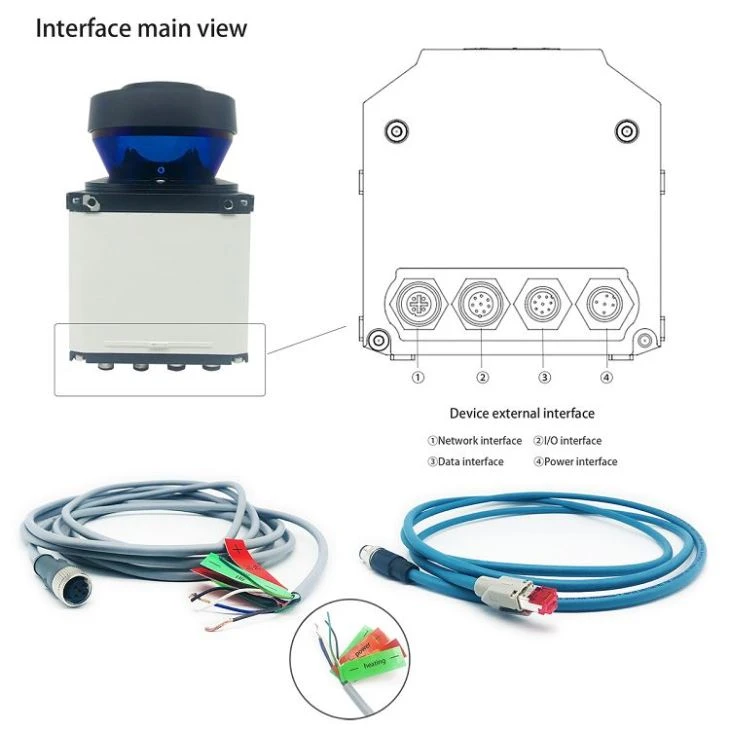

andmeedastuse liides |
E t he rnet 100ba se -tx |
|
|
algusaeg |
＜20 s |
|
|
ümbritsev valgus |
<100000 l x |
|
|
töötemperatuur |
-10 kraad ~ 55 kraad |
|
|
säilitustemperatuur |
-30 kraad ~ 75 kraad |
|
|
tööelu |
5 aastat (motoorne elu) |
|
|
kaitsetasemed |
Ip67 |
|
|
suurus |
60 × 60 ×80 m m3 |
|
|
kaal |
148 g (välja arvatud kaabel)
|
|
|
Toote eelised
|
Skaneerimise vahemik/peegeldus
* Täielikud lisaseadmed, hõlpsasti kasutatavad, kasutajate jaoks mugavad sekundaarse arengu läbiviimiseks
* Liides: Ethernet
* Täpne mõõtmine, tugev sekkumisvastane võime, kõrge signaali ja müra suhe, kohandatav ja karm keskkond
Tarkvaraskeem
Tootesuurus
Rakendused
Lasersendur väldib kokkupõrget kraana poomil
Port rehvikraanad on spetsiaalsete konteinerite terminaalsete jardide . peamised töömasinad .. Laser-andur XT-TOF -50 h õue seadmete kokkupõrkevastase seadme paigaldatud {., mis on nimiväärtus, ja see, mis on vajalik, ja mis on vajalik, ja see ei ole kerged, ja see ei ole keskkond, mis ei ole lihtne, ja see ei ole lihtne mõjutada, ja see on lihtne mõjutada, ja see ei ole kergem ja see on lihtne. Hea . radariandurid takistavad kokkupõrkeid RTG -de vahel ning nende radadel RTG -de ja takistuste vahel .
Juhtum: sadamalastide ladustamise haldussüsteem
Stsenaariumi kirjeldus
Portidel on tavaliselt suures koguses lastisalvestus . Kuidas lasti ladustamist tõhusalt ja täpselt hallata on oluline probleem sadamaoperatsioonide haldamisel ., kasutades xD-tof -50 h laserradarit, kuju, mahu ja positsioonimuudatusi saab lasti pleedil {{{{{{{{{{{}, jälgida.
Rakendusmeetod
Installige mitu xD-TOF -50 h laserradarid pordi lastisalvestusala kohal, et skaneerida lastihunnik kõigis suundades .. Radar saab väljastada 225, 000 punktpilve andmeid sekundis, mis suudab COOT-i kolmemõõtmelise kujuga andmete töötlemise täpseks taastada. Ethernet ja andmeid analüüsitakse ja töödeldakse spetsiaalse tarkvara abil, et arvutada kaubahunnikus mahu, asukoha ja muu teave ning genereerida intuitiivne kolmemõõtmeline visualiseerimismudel . pordihaldurid saavad seda mudelit kasutada, et mõista kaubahunnikus olekut reaalajas ning järjestada ladustatava ja lasti ajakava {9} {{9}
Tõhusad eelised
Tõhus andmete kogumine: radari skaneerimise kaadrisagedus võib ulatuda 100Hz -ni, mis võib kiiresti ja täpselt koguda lastihunniku punktpilve andmeid ja parandada andmete kogumise tõhusust .
Täpsed ja usaldusväärsed andmed: radaril on tuvastusvahemik 0.1 - 50 m @ 90% peegeldusvõime, mis võib vastata pordides erineva suurusega lasti vaiade seirevajadustele ..
