Ohutuslaserskannerit kasutatakse robotkäe perimeetri kaitsmiseks
Tööstuslikus tootmises kasutatakse robotkäsivarsi, mis võib tootmist suurendada ja kulusid vähendada. Kuid robotkäe ümbermõõt on ohtlik, seega tuleb rajada jälgimisala. Kui inimene või objekt siseneb manipulaatori ümbermõõdule, suudab ohutuslaserskanner selle tuvastada ja väljastada signaali, et juhtida manipulaatorit töötamise lõpetamiseks, et inimest kaitsta.

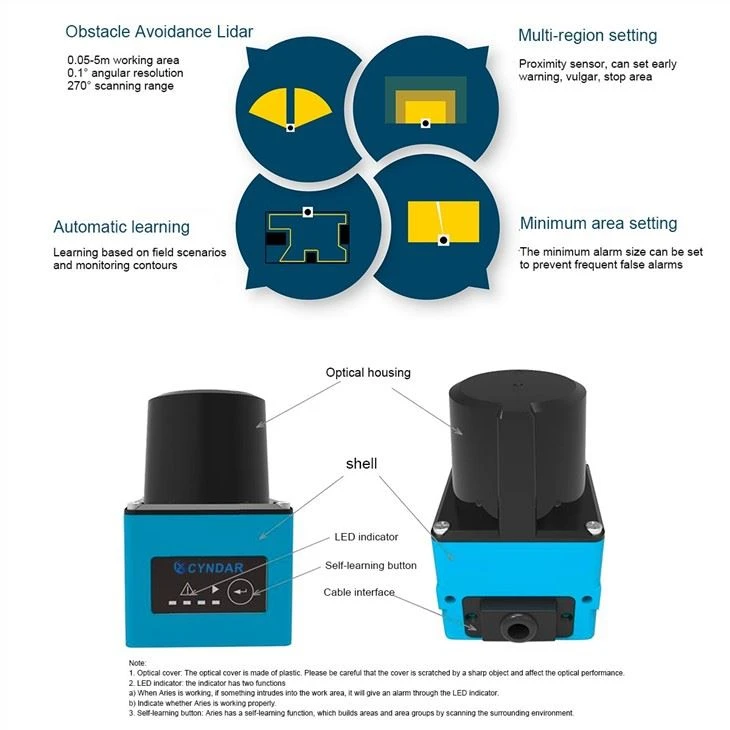

●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Tehniline parameeter
Põhiandmed | ||
Tootenimi | 2D-TOF-ohutuslaserskanner | |
Toote number | XD-TOF-05D | |
IO väljund | NPN | PNP |
Laser valgusallikas | 905 nm (I klass) | |
skaneerimise sagedus | 15Hz/30Hz | |
Skaneerimisnurga vahemik | 270º | |
Nurga eraldusvõime | {{0}}.1 º/0.3 degree | |
tööpiirkond | 0.05m-5m | |
Iseõppimisfunktsioon- | Skannige keskkonda automaatselt, genereerige ala | |
Mehaanilised/elektroonilised parameetrid | ||
Elektriühendus | 14 kontaktiga klemm | |
Toitepinge | 2W | |
Energiatarve | DC9V-28V | |
Lülitage ajam | DC30V 50mA MAX | |
Korpuse värv | Blue/yellow（New product not released） | |
Kaitsetase | IP65 | |
Kaal | 150g Without cable | |
| Suurus (pikkus-laius-kõrgus) | 50mm50mm76mm | |
Esitus | ||
Äratuntav objekti kuju | Peaaegu mis tahes kujuga | |
Mõõtmisviga | ±30mm | |
Piirkonnarühmade arv | 16 alarühma, igas alarühmas on 3 ala | |
Liides | ||
USB | Mikro-USB | |
Sisenema | Mikro-USB | |
Sisenema | GND/NC4 | |
| Lüliti väljund | NPN(PNP)3, Seadme tööoleku näit1 | |
Signaali väljundi ooteaeg | 100 ms-10 000 ms (reguleeritav) 330 ms tüüpiline | |
Reaktsiooniaeg | 67ms-30000ms (reguleeritav) 134ms tüüpiline | |
Indikaatortuli | Võimsuse indikaator1, alarühma indikaator3 | |
Keskkonnaparameetrid | ||
Anti{0}}vibratsioon | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Töötemperatuur | -10ºC ▬ plus 55 ºC | |
Säilitustemperatuuri vahemik | -30ºC ▬ plus 75 ºC | |
Vastupidavus ümbritsevale valgusele | Väiksem või võrdne 15,000lux | |
Toote konfiguratsioon:
1. Kaabliga laserskanner
2. Üks USB-andmeliin
3. Kasutusjuhend
4. Üks tarkvara käsiraamat
5. Tarkvara, draiver, 3D joonistamine
Taotlusjuhtum
Ehitusmasinad/AGV{0}}kokkupõrkevastane
Kokkupõrkevastane-süsteem jälgib kogu virnastaja taga asuvat ala päeval ja öösel, kui objekt sinna siseneb.
Eelseadistatud hoiatusalal annab lidar operaatorile heli- ja visuaalseid hoiatussignaale.
